BESS.IKLI-EGV

Explosionsdruckentlastung auf dem Dach mit außenliegender Isolierung.

BESS.IKLI-EGV bietet die erprobten technischen Eigenschaften der BESS.EGV in Kombination mit einer außenliegenden Isolierung. Die Eigenschaften der Isolierung können dabei auf die kundenspezifischen Anforderungen angepasst werden.

Einsatz

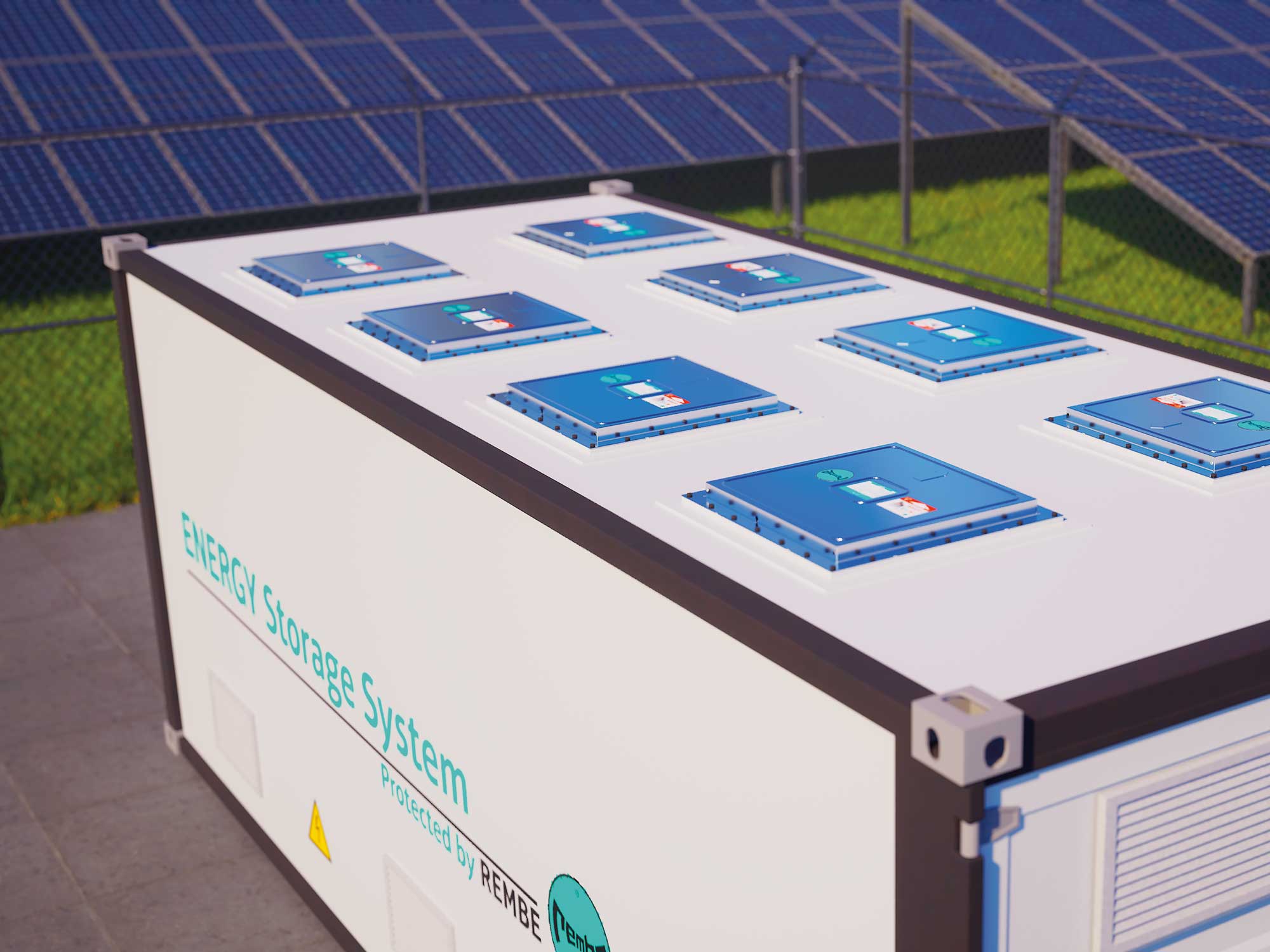

Die BESS.IKLI-EGV eignen sich für die Installation auf dem Dach des BESS bei der die Explosion in einen sicheren Bereich entlastet werden muss. Die Isolierung ist mit einer Metallkassette vor äußeren Einflüssen geschützt. Der Standard-Berstdruck beträgt 0,1 bar bei 22 °C (71,6 °F), kann aber auf jede BESS-Anwendung angepasst werden. Damit sind auch niedrige Öffnungsdrücke, wie 0,025 bar möglich.

Funktionsweise

Bei plötzlichem Druckanstieg öffnet die BESS.IKLI-EGV Berstscheibe an den definierten Sollbruchstellen und entlässt so den Druck aus dem BESS in die Umgebung.

Vorteile

Hohe Entlastungsfähigkeit und volle Öffnungsfreigabe durch geringes Flächengewicht.
Hohe Stabilität und schnelle Öffnungsgeschwindigkeit durch die eingearbeitete Bionik-Struktur.
Perfekte Anpassung an Ihre BESS -Anwendung durch die vielfältigen Geometrien der EGV.
Schnelle und leichte Montage durch drehmomentunabhängige Montage ohne zusätzlichen Gegenrahmen.
Deutliche Einsparungen durch die in der Berstscheibe integrierte Dichtung und den integrierten Einspannrahmen.
Vielfältige Isolierierungmöglichkeiten.

Modelle

BESS.EGV

konventionelle Explosionsdruckentlastung auf dem Dach als wirtschaftlichste Lösung.

Die REMBE^® Berstscheibe BESS.EGV bietet optimalen Schutz für ihr Batterie-Energiespeicher-Systeme (BESS). Sie ist in verschiedenen Geometrien und Öffnungsdrücken erhältlich.

zum Produkt

BESS.EGV-IAF

Explosionsdruckentlastung auf dem Dach mit innenliegender Isolierung.

Die BESS.EGV-IAF ist die wirtschaftlichste Lösung, wenn Isolierung gefordert ist. Die Berstscheiben eignen sich für die Installation auf dem Dach des BESS. Der Standard-Berstdruck beträgt 0,1 bar bei 22 °C (71,6 °F), kann aber auf jede BESS-Anwendung angepasst werden. Damit sind auch niedrige Öffnungsdrücke, wie 0,025 bar möglich.

zum Produkt

Technische Daten

Produkt Parameter

Berstdruck P_stat	25-500 mbar
Max. zulässiger Betriebsdruck	50 % des P_stat
Temperatur	-40 bis +180°C
Material	Rostfreier Stahl
Dichtungsmaterial	Silikondichtung (FDA-konform)
Toleranz	± 20 % bei Standard-Berstdruck
Empfohlenes Anzugsmoment der M10 Schrauben	20 Nm
Isolierung	Steinwolle
Brandschutzklasse der Isolierung	Nicht brennbar
Dicke der Isolierung	40-100 mm
Eigenschaften der Isolierung	λ= 0.040 W/m*K

Bei abweichenden Betriebsbedingungen beraten Sie unsere Spezialisten gern persönlich.

Anwendungen + Branchen

Batterie-Energiespeichersysteme (BESS)

Zertifizierungen

Erfüllt die Anforderungen der NFPA 68

ATEX EU-Baumusterprüfnummer
FSA 04 ATEX 1538 X

SIL-Äquivalent

SIL 4

empfohlene Software

VENT.iNG. | Berechnungen nach EN + NFPA.
